线缆颜色

线序

描述

备注

红色

1

供电

3.3V-30V宽电压输入

黑色

2

GND

黄色

3

模拟量输出

低功耗版本没有模拟量输出

蓝色

4

RS485A+

绿色

5

RS485B-

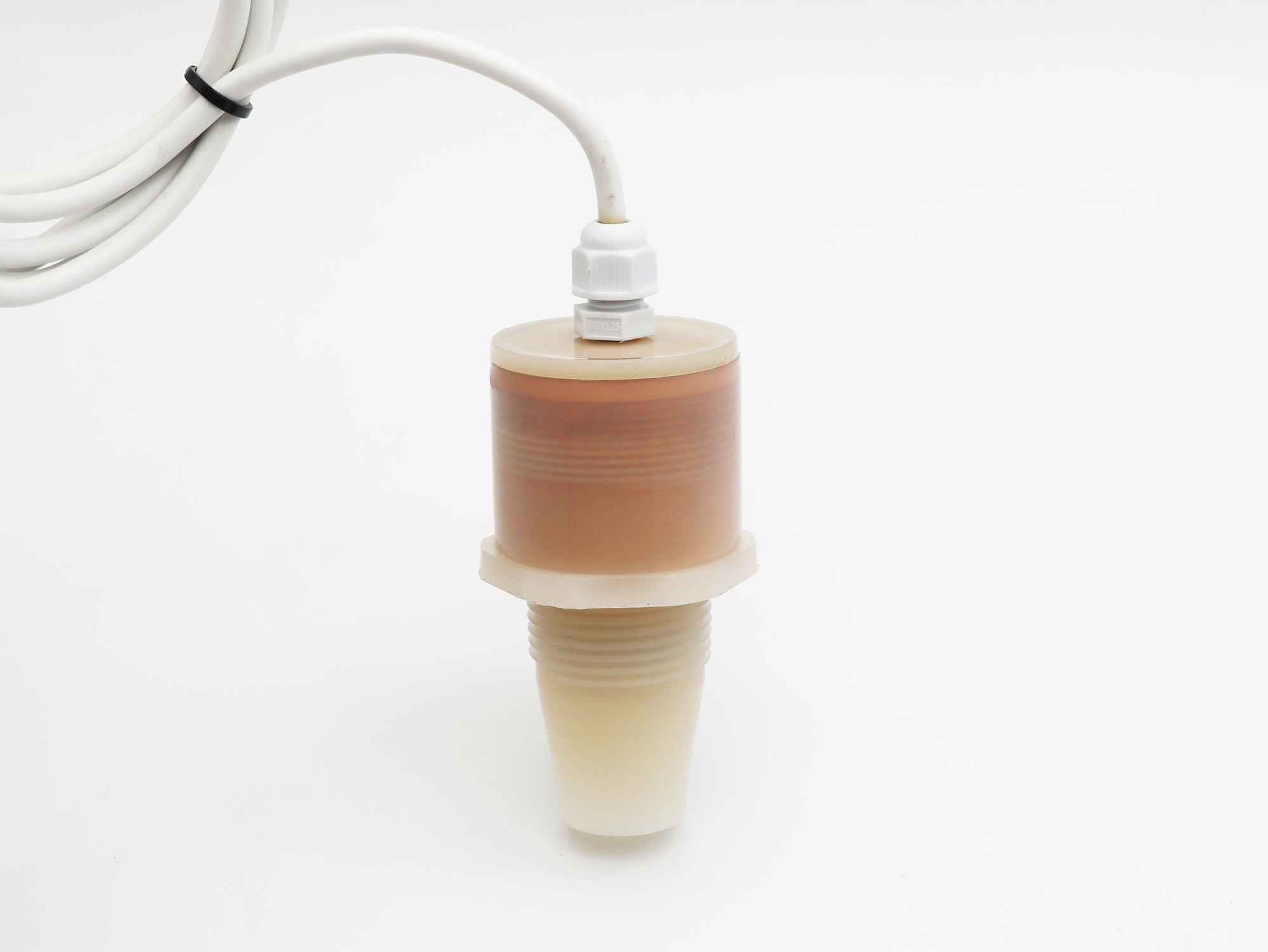

型号：KUS600

测量距离

0.6m-5m   低功耗产品同样支持宽电压输入，此量程为3.3V供电量程(客户可以定制 6000mm 量程产品)

盲区

0 ... 0.6m，小盲区0…0.3m可定制；

供电

3.3V-24V 纹波10%以内

功耗

休眠状态小于0.3mA，发波状态小于20mA，检测状态小于5mA

输出信号

可编程模拟量输出RS485/ 0-10V. 0-3V 0-5V /4-20mA/NPN/PNP

2 RS485 output 或者TTL 输出

测量精度

≤1 %F.S.

温度补偿

是

工作环境温度

-40…85℃(233...358K)

储存温度

-40…85℃(233...358K)

电器连接

5芯线缆（模拟量输出），6芯线缆（开关量输出）；

防护等级

IP67

外壳材质

PVC /PVDF/PTFE/ABS

响应延迟

约10ms

传感器频率

约220 kHz

空载供电电流I0

≤ 20 mA 活动周期 ≤ 0.3 mA 在睡眠时间

测量精度

1mm；

KUS

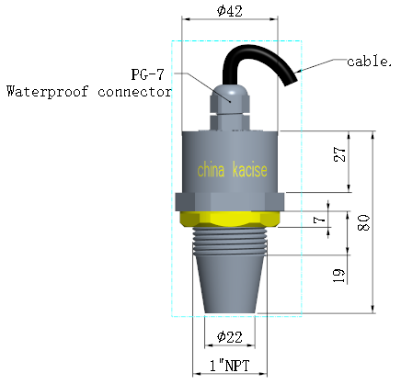

外壳尺寸

输出

最大量程

描述

600

系列型号

客户定制

客户可以根据自己的安装条件提出定制化要求

4-20mA

4-20mA 模拟量选用4-20mA输出，带有RS485 MODBUS 接口

0-3.3V

模拟量0-3.3V输出，带有RS485 MODBUS 接口

0-5.0V

至少需要5V供电

RS485

低功耗485接口输出

量程xx m

模拟量输出注明线性工作范围

KUS

600

RS485

5.5m
