市政污水处理厂泥位监测案例

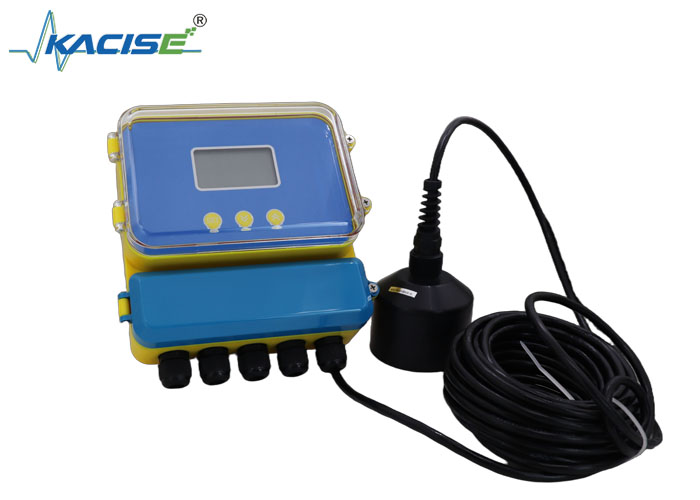

某市政污水处理厂设有一座深度为 10 米的沉淀池。长期以来，该厂一直依靠人工方式测量污泥界面，效率低且存在安全隐患。为实现智能化管理，厂方安装了 KWD110 分体式超声波泥位计（Split Ultrasonic Depth Sounder），以实现污泥界面的实时监测，并将数据集成至厂内 SCADA 系统。

设备配置与参数应用

测量范围：选用 10 米量程型号（标准量程：5/10/15/20 m）

测量精度：1%–3%，即在 10 米范围内精度为 ±10–30 cm，满足工艺要求

分辨率：5 mm（标准），可检测微小的泥位变化

供电电源：24 VDC，功耗约 1.6 W，可直接接入厂区低压直流电源

信号输出：4–20 mA（对应 0–10 m 泥位）+ RS485 通讯（Modbus RTU 协议），可与 SCADA 系统集成

环境适应性：探头防护等级 IP68（可长期浸入污水中使用）；显示单元防护等级 IP65（安装于池体附近控制柜内）

温度范围：适用于 -20℃ ～ +60℃ 的户外环境

运行数据

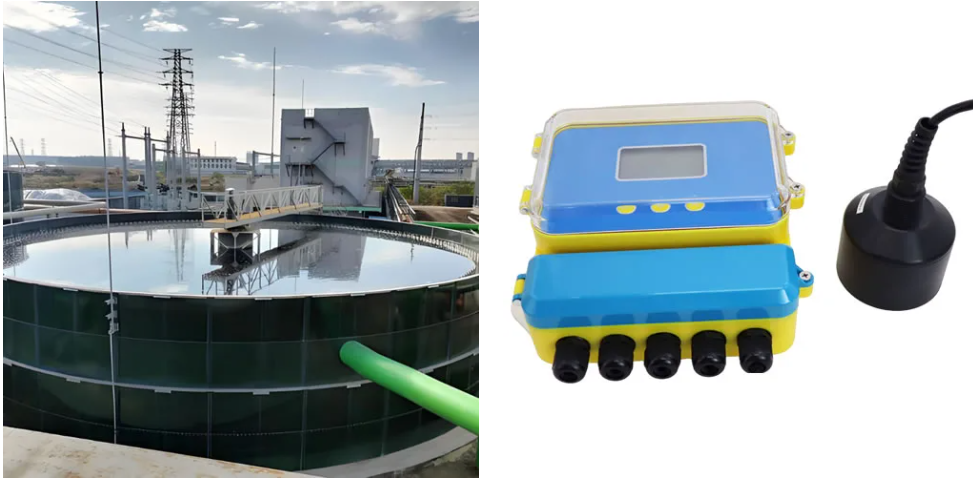

设备安装于直径 20 米、深度 10 米的沉淀池中。以下为 24 小时运行数据节选：

备注：

当泥位达到 6.0 m（≈14 mA） 时，系统发出预警信号；

当泥位达到 8.0 m（≈16 mA） 时，系统触发报警并自动开启排泥阀，防止溢流。

应用效果

1. 自动监测：实现污泥界面实时在线监控，无需人工测量，数据实时传输至中控室；

2. 节能高效：采用 24 VDC 供电，功耗仅 1.6 W，运行成本低；

3. 可靠性强：探头防护等级高达 IP68，长期运行于污水环境中连续六个月无故障；

4. 智能控制：RS485/Modbus 通讯实现与排泥阀联动，大幅提升自动化水平。

案例总结

通过应用 KWD110 分体式超声波泥位计，该污水处理厂实现了：

• 污泥界面的实时监测；

• 自动报警与排泥联动；

• 降低人工巡检频率与安全风险；

• 提高系统运行效率与稳定性。



凭借其 高精度（1%–3%）、高分辨率（5 mm）、高防护等级（IP68） 以及 低功耗 的特性，

KACISE的KWD110 分体式超声波泥位计 是市政污水泥位监测的理想选择。
